上海大和衡器科协举办2022浦东新区科协支持继续教育项目系列讲座---大数据时代的传感器技术和系统应用---传感器技术(三)
发布时间:
2022-09-05 09:45
分类:
应用行业
访问量:
上海大和衡器科协举办的2022年浦东新区科协支持继续教育项目“物联网时代衡器转型升级”的系列讲座于2022年9月1日进行了第三讲。
本次讲座邀请到了上海杉达学院副校长、上海机械工程学会设备维修专业委员会副主任、中国高等教育学会教学研究分会理事、中国成人教育学会教师继续教育分会常务理事娄斌超教授进行授课,授课主题为 “大数据时代的传感器技术和系统应用---传感器技术(三)”。
本次培训主题
娄教授的“传感器技术和应用”的第三讲授课,是将原计划中的第三讲与第四讲合并一起进行讲解。其内容主要为三个部分“传感器与微型计算机应用系统实例”、“称重传感器的应用“和”传感器应用技术“的部分内容。“传感器与微型计算机应用系统实例“部分主要讲解了:
1.传感器与微型计算机的连接方式

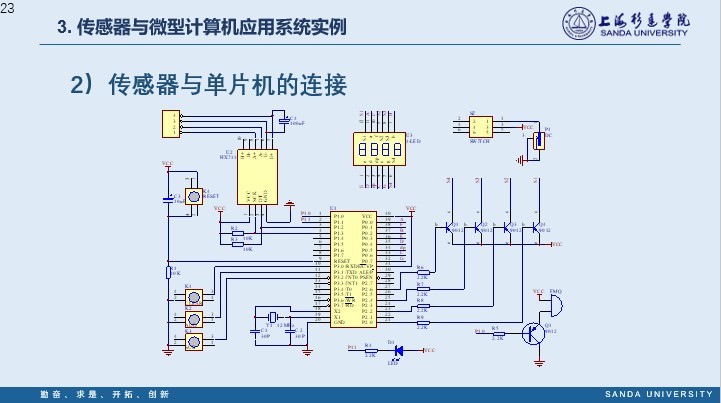

2.传感器与单片机的连接
3.信号的常用显示与记录方式
娄教授从微机的连接方式有并口连接、串行口连接、USB连接、无线连接到虚拟仪器连接平台的诸多实例出发,重点对单片机的连接方式及单片机应用系统的开发、单片机的编程、与单片机连接的特点等作了详细的介绍,并对数据采集方式和信号的常用显示形式作了讲解。
"称重传感器的应用"部分,娄教授主要讲解了2个方面的内容:
1.电子秤
2.称重与控制
电子秤是利用胡克定律来测定物体质量的最基础的衡器形式。电子秤主要由承重系统(秤盘、秤体)、力转换系统(力传感器)和示值系统(电子显示仪表)三部分组成。娄教授对基于单片机的电子秤设计思路重点作了详细介绍,为了更直观地让学员理解设计原理,娄教授利用业余时间自己亲手制作了一台电子秤,讲课中对电子秤的制作原理、制作过程、硬件的结构、软件流程,以及传感器的设计等各部分的作用作了非常细致的传授,让学员充分享受了耳目一新的感觉。

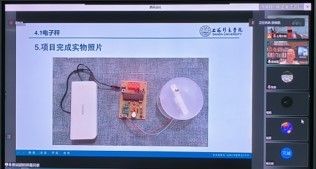

娄教授设计制作的简易电子秤

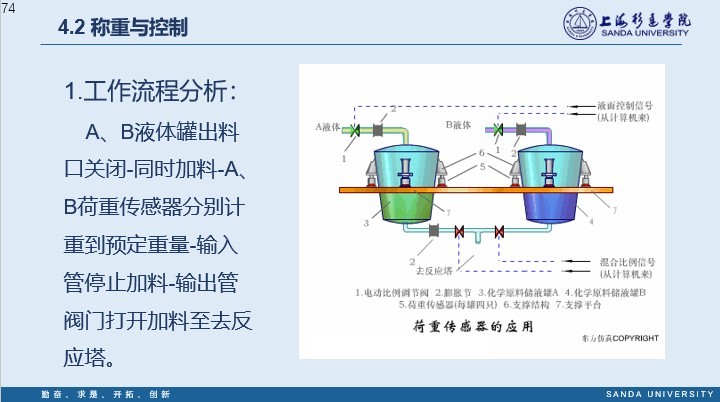

称重与控制部分,娄教授主要对称重与控制的概念及设计思路进行了讲解。称重控制系统是集成了称重和控制功能为一体的装置,同时兼容工业现场总线,可以和工业现场常用的控制器PLC、DCS等结合使用,方便工业领域的工程师解决工业称重的问题,在食品、化工等领域得到了广泛的应用。讲课中对基于可编程控制器的称重控制系统设计作了介绍,从项目设计、工作流程分析、工艺分析、称重传感器的选择、硬件的连接方面作了实例讲解。
传感器应用技术中这次主要讲了第一部分“新型力传感器”的内容,主要包含:
1.光学力传感器
2.硅压力传感器
3.霍尔集成式传感器

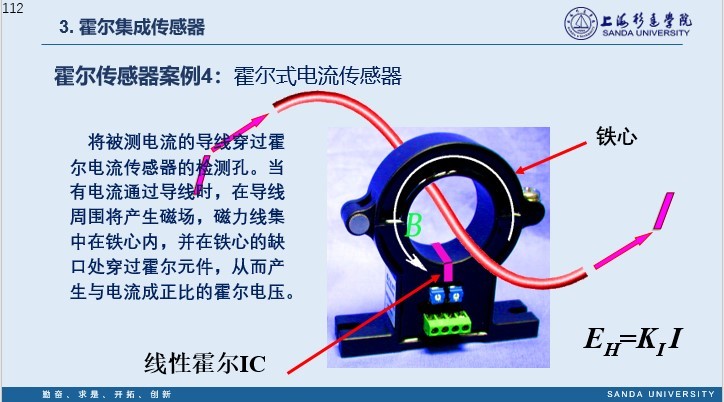

娄教授对耦合型光学力传感器、光纤光栅传感器、扩散硅压力传感器、线性霍尔传感器、开关型霍尔传感器就其结构、原理、特点、应用场景和应用案例等分别作了介绍。
娄教授讲课后均会对学习的知识给出思考题,让学员回顾和巩固学到的知识。又一次载着满满知识的课程匆匆结束了,我们也期盼着下一次娄教授的精彩内容讲解。
