LCS系列电子皮带秤实物检测装置
概述：
LCS系列电子皮带秤实物检测装置是专门用于电子皮带秤的实物物料检测装置，该设备是根据我国电子皮带秤检定规程（JJG 650）及电力部计量检定规程JJG（电力）-02要求，以及电力部计量办关于开展电子皮带秤实物检测装置建标考核的通知要求（电计量函字97第10号文件）而专业装备的产品。由于该设备可不定期对电子皮带秤进行实物标定，从而确保了皮带秤的动态准确度，可广泛应用于电力、冶金、煤炭、港口、化工等行业的电子皮带秤的实物检测。
技术参数：
1、最大秤量Dmax：8t-100t
2、显示分度值d：≤10kg
3、检定分度值：≥3000e
4、准确度等级：OIML. R76 Ⅲ级和JJG（电力）02-96要求
5、砝码质量：1000kg/只
砝码准确度等级：M11级（允差0.01%）
砝码驱动方式：电动砝码提升机均布料斗四角
6、传感器型号：CC21型、CS型
传感器等级：C3级（OIML R60）
7、称重显示控制器仪表：EDI-800/801/2000型
称重显示器分度数：n=3 x 105
最高输入灵敏度：0.1μ V/d
8、料斗结构：方形盛料斗四角内衬圆弧板，料斗实际容积按最大安全载荷和物料堆积度设计
9、秤体结构：料斗加电动双闸门板卸料，电动砝码提升
10、系统控制方式：分手动、自动及就地、远程方式，可与上位PC机或DCS联网，便于监控，管理和远程操作
11、系统功能：置零、去皮、累计、过载指示、秤量设定、数据打印
12、电源：220V（-15%~+10%） 50Hz（±2%）
13、安全过载：125%Dmax
14、检定标准：a. 国际法制计量组织OIML、R76《非自动衡器检定规程》
b. 国家检定规程JJG（电力）02-96《电子皮带秤实物检测装置检定规程》
c. 国家检定规程JJG650《电子皮带秤检定规程》
d. 国家检定规程JJG99《砝码》
特点：
1、采用可靠性、准确度在国内领先的CC21型、CS型双遥控称重传感器与EDI型称重显示控制器、特别适用于环境恶劣场所。
2、采用PLC可编程控制器、从上皮带取煤至称量结束，放煤流量控制及仓壁振动均能按设定顺序控制，自动化程度高。
3、在控制盘及料斗门上有料门开度指示，使操作者一目了然，并及时调节流量。
4、砝码提升机分手动、自动两种选择方式，自动方式由PLC程控。
5、料斗下部采用全不锈钢结构，防止积煤，提高秤体使用寿命。
6、料门设计采用独特的双开内衬不锈钢闸板门，比通常的弧门结构更不易堵煤、不积煤。
7、独特的防尘结构使整个料斗装置防尘密封性好，环境整洁卫生。

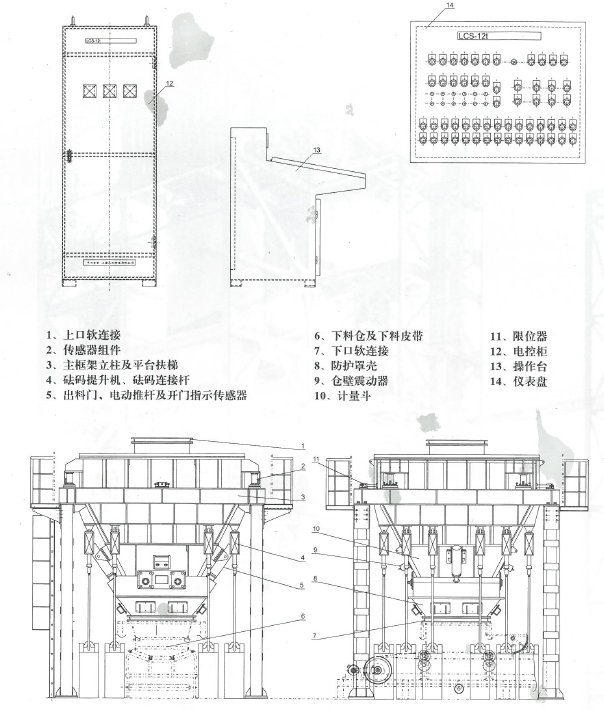

系统配置：
1、采用电阻应变式 7、称量斗（包括限位装置）、缓冲斗装置
2、称重显示控制器及扩展板 8、支承架（包括平台、扶梯）
3、检测砝码及感量砝码 9、操作台、电控柜（含PLC及编程器）
4、电动砝码提升机及附件 10、接线盒、传感器专用电缆
5、仓壁振动器 11、打印机及接口
6、卸料电动推杆闸门及附件 12、动力电缆及走线桥架
13、液压小车（用于移动砝码）
